گیربکس 16S2230 یکی از گیربکسهای پرکاربرد ZF در خودروهای سنگین است که برای شناسایی دقیق آن باید اطلاعات پلاک، شماره فنی و مشخصات گیربکس را بررسی کرد. در این مقاله با نحوه شناسایی، مشخصات و اطلاعات فنی گیربکس 16S2230 آشنا میشوید.
مدل گیربکس چیست و چه اطلاعاتی به ما میدهد؟
قسمت MODEL روی پلاک، شناسه اصلی نوع و نسخه گیربکس است. با دانستن مدل دقیق میتوان مشخصات فنی، ساختار دندهها، محدوده گشتاور، نوع قطعات داخلی و قطعات یدکی سازگار با گیربکس را دقیقتر شناسایی کرد.
در پلاک تصویر، مدل گیربکس 16S2230 TO است. این گیربکس متعلق به خانواده ZF Ecosplit است؛ خانوادهای از گیربکسهای دستی سنگین که برای کامیونها و خودروهای تجاری سنگین طراحی شدهاند.
کد گیربکس 16S2230 TO به چه معناست؟
در نام گیربکس 16S2230 TO، عدد 16 نشان میدهد گیربکس دارای 16 دنده جلو است. حرف S در نامگذاری این خانواده به گیربکس دستی سنکرونایزری ZF اشاره دارد.
عدد 2230 شناسه ظرفیت و سری طراحی این گیربکس است و این نسخه برای گشتاور ورودی در محدوده حدود 2200 نیوتنمتر طراحی شده است. مشخصات منتشرشده برای 16S2230 TO نیز حداکثر گشتاور حدود 2200 Nm را نشان میدهد.
عبارت TO نسخه نسبت دنده این گیربکس را مشخص میکند. در این نسخه، بالاترین دنده بهصورت Overdrive طراحی شده و نسبت دنده نهایی حدود 0.84 است. این ویژگی باعث میشود در سرعتهای جادهای، دور موتور نسبت به سرعت خودرو کاهش پیدا کند.
ویژگیهای گیربکس 16S2230 ZF
گیربکس 16S2230 یک گیربکس 16 سرعته دستی مخصوص خودروهای سنگین است. محدوده نسبت دنده آن حدود 13.80 تا 0.84 است و دنده عقب نیز نسبت حدود 12.92 دارد.
خانواده Ecosplit برای انتقال گشتاور بالا طراحی شده و از مجموعه دنده سیارهای و دندههای هلیکال استفاده میکند. ZF همچنین برای این خانواده امکان تجهیز به سیستمهایی مانند PTO، Servoshift و Intarder را فراهم کرده است.
وجود تعداد زیاد نسبتهای دنده در گیربکس 16S2230 به راننده کمک میکند متناسب با بار، شیب جاده و سرعت خودرو، موتور را در محدوده عملکرد مناسبتری نگه دارد.
تفاوت گیربکس 16S2230 TO با نسخههای دیگر
یکی از مهمترین نکات در شناسایی گیربکس 16S2230 توجه به حروف انتهای مدل است.
در نسخه TO، دنده بالای گیربکس Overdrive است؛ یعنی نسبت آخر کمتر از 1 است. برای نمونه، در گیربکس 16S2230 TO نسبت بالاترین دنده حدود 0.84 است.
در مقابل، نسخههایی مانند TD در همین خانواده معمولاً دنده نهایی Direct Drive با نسبت نزدیک به 1.00 دارند. بنابراین تنها دیدن عبارت «16S2230» کافی نیست و حروف انتهای مدل نیز در شناسایی دقیق گیربکس اهمیت زیادی دارند.
گیربکس 16S2230 TO کجا استفاده میشود؟
خانواده ZF Ecosplit برای کامیونهای سنگین، خودروهای جادهای، خودروهای آفرود و کاربردهای ویژه طراحی شده است.
گیربکس 16S2230 TO به دلیل ظرفیت گشتاور بالا و وجود دنده Overdrive، برای خودروهایی مناسب است که هم به قدرت کافی هنگام حرکت با بار سنگین و هم به دور موتور مناسب در مسیرهای جادهای نیاز دارند.
البته برای تعیین اینکه یک کامیون مشخص با چه مدل و سال ساختی دقیقاً از این گیربکس استفاده کرده، باید شماره قطعه یا Parts List Number روی پلاک نیز بررسی شود؛ زیرا یک مدل گیربکس ممکن است با تنظیمات و قطعات متفاوت برای سازندگان مختلف خودرو عرضه شده باشد.
چرا دانستن مدل دقیق گیربکس 16S2230 هنگام خرید قطعه مهم است؟
بسیاری از قطعات دو گیربکس که از بیرون شبیه یکدیگر هستند ممکن است از نظر تعداد خار، قطر، ضخامت، نوع سنکرونایزر یا شماره فنی با هم تفاوت داشته باشند.
به همین دلیل هنگام سفارش قطعاتی مانند برنجی، رابط، کشویی، خورشیدی، دندهها، شافت و مجموعه سنکرونایزر بهتر است مدل کامل گیربکس 16S2230 TO همراه با Parts List No. پلاک بررسی شود.
در همین پلاک، Parts List Number برابر 1356081107 درج شده که برای شناسایی دقیقتر نسخه گیربکس اهمیت زیادی دارد.

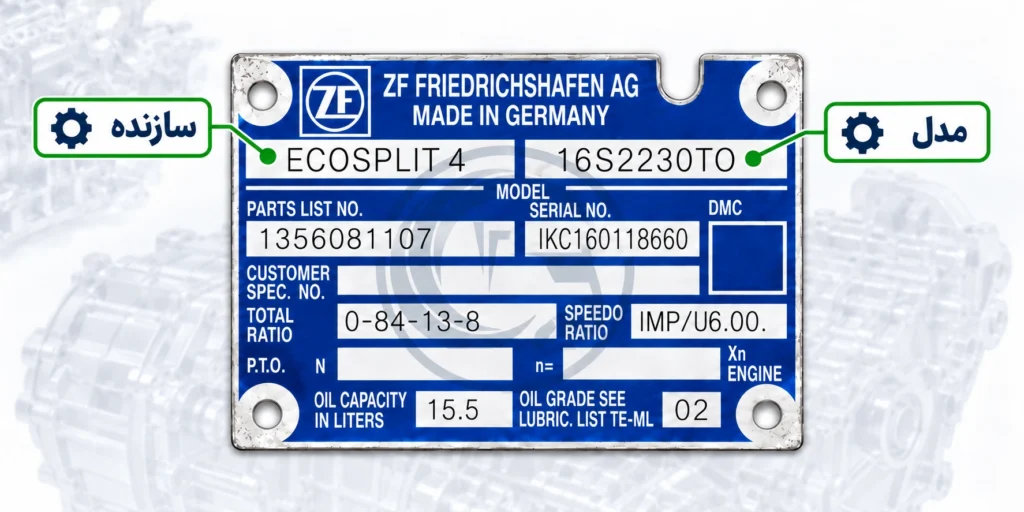

چطور مدل گیربکس 16S2230 را از روی پلاک پیدا کنیم؟
در پلاکهای ZF، مدل معمولاً در قسمت بالایی پلاک و روبهروی عبارت MODEL قرار دارد.
در تصویر:
MODEL → 16S2230 TO
بنابراین هنگام استعلام یا خرید قطعات، بهتر است فقط عبارت «2230» گفته نشود و مدل کامل ZF 16S2230 TO اعلام شود. این کار احتمال انتخاب قطعه اشتباه برای گیربکس 16S2230 را کاهش میدهد.
شماره سریال گیربکس چیست؟
Serial No. یا شماره سریال، شناسه اختصاصی یک گیربکس مشخص است. برخلاف مدل گیربکس که ممکن است روی تعداد زیادی گیربکس یکسان باشد، شماره سریال برای شناسایی همان واحد تولیدشده استفاده میشود.
در این پلاک شماره سریال برابر است با:
IKC160118660
یعنی این شماره برای شناسایی همین گیربکس خاص در میان سایر گیربکسهای همان خانواده کاربرد دارد.
شماره سریال چه اطلاعاتی در اختیار ما قرار میدهد؟
شماره سریال میتواند در سیستمهای فنی و خدماتی سازنده برای پیدا کردن اطلاعات مربوط به همان گیربکس استفاده شود؛ مانند نسخه تولیدی، سوابق تولید، مشخصات مونتاژ یا بعضی تغییراتی که در طول تولید یک مدل ایجاد شدهاند.
بنابراین اگر دو گیربکس از نظر مدل شبیه باشند، شماره سریال میتواند به تشخیص دقیقتر نمونه موردنظر کمک کند.
شماره سریال چه کاربردی در شناسایی گیربکس دارد؟
فرض کنید چند گیربکس همگی مدل 16S2230 TO باشند. از روی مدل میتوان خانواده و مشخصات کلی آنها را شناخت، اما برای مشخص کردن یک گیربکس خاص، شماره سریال اهمیت پیدا میکند.
به همین دلیل در تعمیرات تخصصی، بررسی سوابق یا استعلام از سازنده، ممکن است علاوه بر مدل و شماره فنی، Serial Number نیز درخواست شود.
تفاوت شماره سریال با مدل گیربکس چیست؟
Model نوع و خانواده گیربکس را مشخص میکند؛ مثلاً:
16S2230 TO
اما Serial No. شناسه اختصاصی همان گیربکس است؛ مثلاً:
IKC160118660
بنابراین ممکن است هزاران گیربکس دارای مدل 16S2230 TO باشند، ولی هر یک شماره سریال متفاوتی داشته باشند.
تفاوت شماره سریال با Parts List Number چیست؟
این تفاوت برای سفارش قطعات بسیار مهم است.
در همین پلاک:
Model: 16S2230 TO
Parts List No.: 1356081107
Serial No.: IKC160118660
شماره Parts List برای تشخیص نسخه فنی و مجموعه قطعات بهکاررفته در گیربکس اهمیت زیادی دارد، در حالی که Serial Number بیشتر برای شناسایی خودِ همان دستگاه مشخص استفاده میشود.
بنابراین برای پیدا کردن قطعه یدکی، معمولاً تکیه بر شماره سریال بهتنهایی کافی نیست و بهتر است مدل + Parts List Number + شماره سریال در کنار یکدیگر بررسی شوند.
شماره سریال هنگام تعمیر و تأمین قطعه چه اهمیتی دارد؟
در برخی مدلهای گیربکس ممکن است در طول سالهای تولید تغییراتی در قطعات داخلی، سنکرونایزرها، شافتها، بلبرینگها یا دیگر اجزا ایجاد شده باشد.
در چنین شرایطی شماره سریال به تعمیرکار یا تأمینکننده کمک میکند مشخص شود گیربکس مربوط به کدام نسخه یا بازه تولید است و احتمال انتخاب اشتباه قطعه کاهش پیدا کند.
البته برای خرید قطعه، Parts List Number معمولاً یکی از اطلاعات کلیدیتر پلاک است و بهتر است همراه شماره سریال ثبت شود.

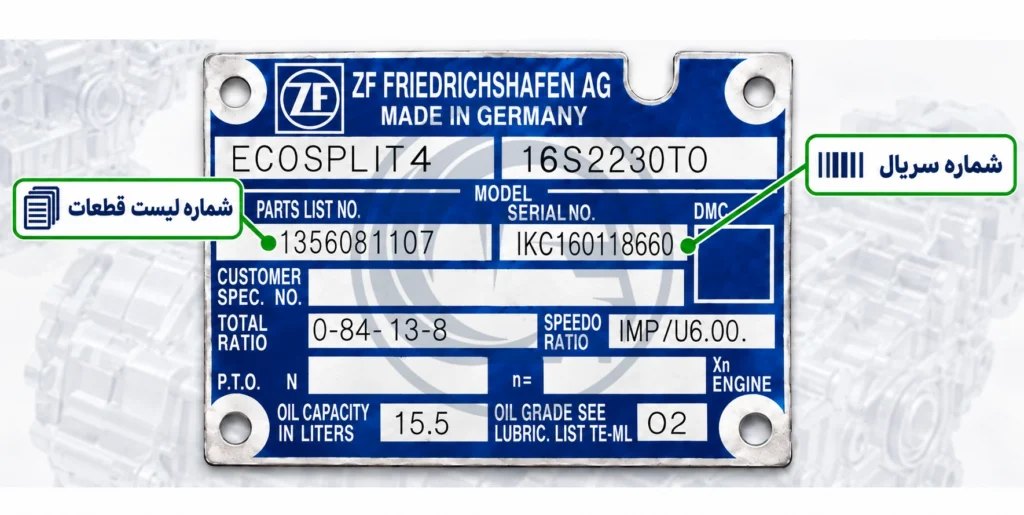

شماره سریال را از کجای پلاک پیدا کنیم؟
در این نوع پلاک ZF، شماره سریال مقابل عبارت:
SERIAL NO.
نوشته شده است.
در تصویر شما مقدار آن:
IKC160118660
است.
برای ثبت اطلاعات گیربکس، بهتر است شماره سریال دقیقاً همانطور که روی پلاک نوشته شده، همراه با تمام حروف و اعداد ثبت شود.
نسبت سرعتسنج گیربکس چیست؟
Speedo Ratio یکی از مشخصات مربوط به انتقال اطلاعات سرعت از گیربکس به سیستم اندازهگیری سرعت خودرو است.
وقتی شافت خروجی گیربکس میچرخد، سنسور یا سیستم مربوط به سرعت باید این چرخش را به یک سیگنال قابل استفاده برای سرعتسنج خودرو تبدیل کند. مقدار Speedo Ratio بخشی از مشخصات این سیستم را مشخص میکند.
در پلاک این گیربکس مقدار آن به صورت:
IMP/U 6.00
درج شده است.
عبارت IMP/U 6.00 چه مفهومی دارد؟
عبارت IMP/U به تعداد ایمپالس یا پالس مرتبط با یک دور گردش اشاره میکند.
بنابراین مقدار 6.00 نشان میدهد سیستم اندازهگیری سرعت این گیربکس بر اساس نسبت 6 ایمپالس به ازای هر دور تعریف شده است.
این عدد بخشی از کالیبراسیون سیستم سرعت خودرو است و نباید آن را با نسبت دنده گیربکس اشتباه گرفت.
نسبت سرعتسنج چه ارتباطی با سنسور سرعت دارد؟
سنسور سرعت گیربکس حرکت دورانی قسمت خروجی گیربکس را تشخیص میدهد و آن را به پالس الکتریکی تبدیل میکند.
این پالسها میتوانند توسط تجهیزات خودرو برای محاسبه یا نمایش مواردی مانند:
- سرعت خودرو
- مسافت طیشده
- اطلاعات کیلومترشمار
- و در بعضی خودروها اطلاعات موردنیاز ECU
استفاده شوند.
Speedo Ratio مشخص میکند سیستم سرعتسنج برای این گیربکس با چه نسبت پالسی طراحی شده است.
این مقدار چه تأثیری روی نمایش سرعت خودرو دارد؟
برای اینکه سرعت نمایشدادهشده روی پشتآمپر با سرعت واقعی خودرو مطابقت داشته باشد، تعداد پالسهای دریافتشده باید با مشخصات گیربکس، دیفرانسیل و سیستم اندازهگیری خودرو هماهنگ باشد.
اگر قطعه یا سیستم سنجش سرعت با مشخصات اشتباه استفاده شود، ممکن است سرعتسنج یا کیلومترشمار مقدار دقیقی نشان ندهد.
به همین دلیل عدد درجشده در بخش Speedo Ratio در بعضی تعمیرات و تبدیلهای فنی اهمیت پیدا میکند.
چرا Speedo Ratio در گیربکسهای مختلف متفاوت است؟
تمام گیربکسهای ZF الزاماً Speedo Ratio یکسانی ندارند. برای مثال در برخی مدلهای ZF مقدار 6.00 و در بعضی مدلهای دیگر مقدارهایی مانند 8.00 یا 10.13 روی پلاک درج شده است.
این تفاوت به طراحی گیربکس و سیستم دریافت سیگنال سرعت مربوط است. بنابراین هنگام تعویض گیربکس یا قطعات مربوط به سرعتسنج نباید صرفاً به شباهت ظاهری قطعات اکتفا کرد.
چه زمانی باید نسبت سرعتسنج بررسی شود؟
بررسی Speedo Ratio خصوصاً در این موارد مفید است:
تعویض کامل گیربکس با نمونهای دیگر، تعویض یا عیبیابی سنسور سرعت، اشتباه بودن سرعت نمایشدادهشده روی پشتآمپر، تغییر در مجموعه انتقال قدرت یا زمانی که قرار است گیربکس دیگری با مشخصات متفاوت روی خودرو نصب شود.
در چنین شرایطی، تطبیق این مقدار میتواند به تشخیص علت خطای سرعتسنج کمک کند.

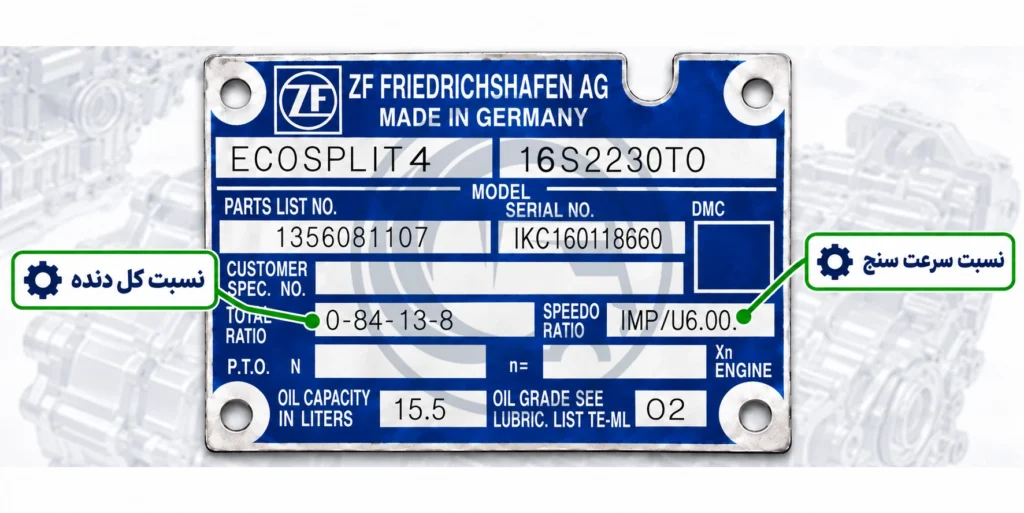

نسبت سرعتسنج را از کجای پلاک پیدا کنیم؟
در این نوع پلاک ZF، این مشخصه مقابل عبارت:
SPEEDO RATIO
قرار دارد.
در تصویر شما مقدار آن:
IMP/U 6.00
است.
این مقدار با TOTAL RATIO که نسبت دندههای خود گیربکس را مشخص میکند تفاوت دارد و این دو نباید با یکدیگر اشتباه گرفته شوند.

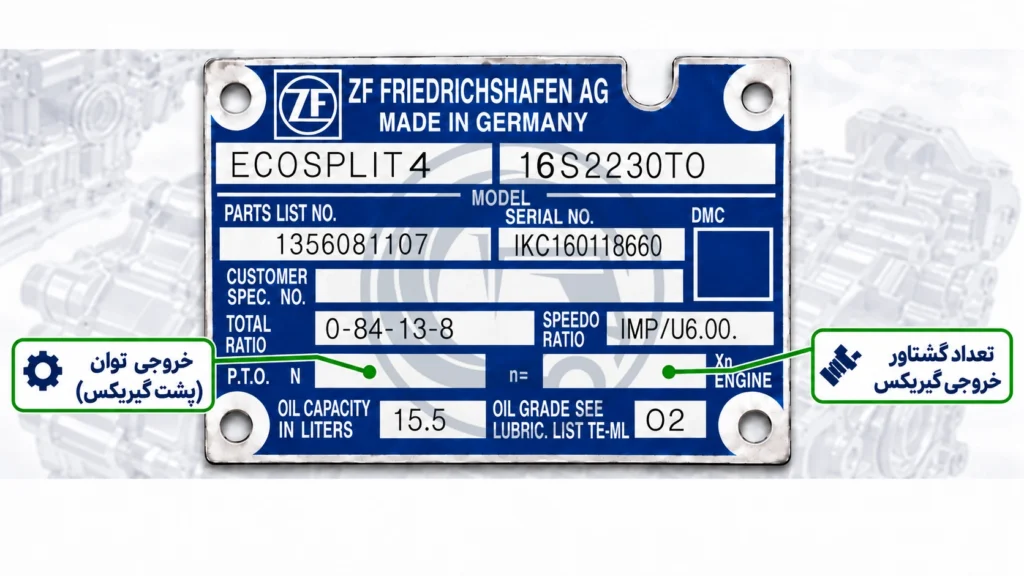

بخش Xn ENGINE روی پلاک گیربکس چیست؟
عبارت Xn ENGINE در این نوع پلاکهای ZF به مشخصات مربوط به PTO یا Power Take-Off ارتباط دارد.
PTO مکانیزمی است که بخشی از توان و حرکت موتور را از طریق گیربکس به تجهیزات جانبی خودرو منتقل میکند. بنابراین این قسمت برای مشخص کردن رابطه سرعت چرخش PTO با سرعت موتور استفاده میشود.
در پلاک شما این قسمت خالی است؛ یعنی نسبت مشخصی برای PTO در این پلاک درج نشده است.
Xn ENGINE چه ارتباطی با PTO دارد؟
در پایین پلاک دو بخش مرتبط دیده میشود:
P.T.O. N
و
n = … × n ENGINE
این اطلاعات زمانی اهمیت پیدا میکنند که گیربکس دارای PTO باشد.
به زبان ساده، مقدار درجشده مشخص میکند:
شافت PTO با چه نسبتی نسبت به دور موتور میچرخد.
مثلاً اگر نسبت به صورت فرضی:
n = 0.8 × n Engine
باشد و موتور با سرعت 1000 دور بر دقیقه بچرخد، PTO تقریباً با سرعت 800 دور بر دقیقه خواهد چرخید.
نسبت دور PTO به دور موتور چگونه بیان میشود؟
در این فرمول:
n Engine = دور موتور
n = دور خروجی PTO
و عدد ضریب، نسبت میان این دو است.
بنابراین این بخش برخلاف Total Ratio نسبت دندههای اصلی گیربکس را نشان نمیدهد و برخلاف تصور اولیه نیز بیانگر مقدار گشتاور خروجی نیست.
این نسبت چه کاربردی در خودروهای سنگین دارد؟
در بسیاری از خودروهای تجاری، موتور فقط برای حرکت دادن خودرو استفاده نمیشود؛ بلکه باید تجهیزات دیگری را نیز به کار بیندازد.
PTO امکان انتقال توان موتور به این تجهیزات را فراهم میکند و نسبت دور آن مشخص میکند تجهیزات جانبی با چه سرعتی کار خواهند کرد.
برای نمونه اگر یک پمپ هیدرولیک برای کارکرد صحیح به دور مشخصی نیاز داشته باشد، نسبت PTO باید بهگونهای انتخاب شود که در دور مناسب موتور، همان دور موردنیاز پمپ تأمین شود.
چرا انتخاب نسبت مناسب PTO اهمیت دارد؟
اگر نسبت PTO اشتباه انتخاب شود، تجهیز متصلشده ممکن است با سرعت کمتر یا بیشتر از حد طراحی خود کار کند.
دور بیش از حد میتواند باعث افزایش حرارت، استهلاک پمپ یا آسیب تجهیزات شود؛ در مقابل دور پایینتر از مقدار موردنیاز نیز میتواند عملکرد سیستم را کاهش دهد.
به همین دلیل در خودروهای مجهز به تجهیزات جانبی، مشخصات PTO باید با نوع کاربری خودرو هماهنگ باشد.
چه تجهیزاتی از PTO گیربکس استفاده میکنند؟
PTO در خودروهای سنگین و کاری برای تجهیزات مختلفی استفاده میشود، از جمله پمپهای هیدرولیک کمپرسی، پمپ بتن، سیستم جرثقیل، کمپرسور، پمپ تانکر و برخی تجهیزات خدمات شهری.
در همه این کاربردها PTO عملاً بخشی از توان موتور را از گیربکس دریافت کرده و به تجهیز موردنظر منتقل میکند.
چرا ممکن است این قسمت روی بعضی پلاکها خالی باشد؟
در پلاک تصویر شما قسمت P.T.O. N و ضریب مربوط به Xn ENGINE خالی هستند.
این موضوع میتواند به این معنی باشد که در پیکربندی اولیه این گیربکس، مشخصات یک PTO خاص روی پلاک ثبت نشده است. راهنمای ZF نیز «PTO type» را یکی از فیلدهای پلاک معرفی میکند که بسته به پیکربندی گیربکس ممکن است اطلاعات آن متفاوت باشد.
PTO گیربکس چیست؟
PTO مخفف Power Take-Off است و به مجموعهای گفته میشود که بخشی از توان موتور را از طریق گیربکس گرفته و برای راهاندازی تجهیزات جانبی خودرو استفاده میکند.
یعنی موتور علاوه بر حرکت دادن خودرو، میتواند از طریق PTO تجهیزاتی مثل پمپ هیدرولیک، کمپرسور یا وینچ را نیز به حرکت درآورد. ZF برای گیربکسهای تجاری خود PTOهای مختلفی ارائه میکند.
بخش P.T.O. N روی پلاک چه چیزی را نشان میدهد؟
عبارت P.T.O. N روی پلاک مربوط به نوع یا کد PTO نصبشده یا تعریفشده برای گیربکس است.
در راهنمای رسمی ZF، این بخش از پلاک با عنوان PTO type معرفی شده است. بنابراین این خانه مقدار «توان خروجی» را بر حسب اسببخار یا کیلووات نشان نمیدهد؛ بلکه مشخص میکند چه نوع PTO برای این گیربکس در نظر گرفته شده است.
در پلاک تصویر شما این قسمت خالی است؛ بنابراین کد PTO مشخصی روی همین پلاک درج نشده است.
PTO چه کاری انجام میدهد؟
PTO بخشی از توان مکانیکی موتور را به تجهیز دیگری منتقل میکند.
برای مثال در یک کامیون کمپرسی، موتور از طریق گیربکس و PTO میتواند پمپ هیدرولیک بالابر اتاق را به حرکت درآورد.
در یک جرثقیل نیز PTO میتواند توان موردنیاز پمپ هیدرولیک جرثقیل را تأمین کند.
بنابراین PTO در واقع یک خروجی توان کمکی از مجموعه انتقال قدرت خودرو است.
PTO در کدام خودروهای سنگین استفاده میشود؟
PTO بیشتر در خودروهایی استفاده میشود که علاوه بر حرکت، یک کار مکانیکی یا هیدرولیکی نیز انجام میدهند.
برای نمونه:
کامیون کمپرسی، جرثقیل، تانکر، میکسر بتن، خودرو آتشنشانی، خودروهای خدمات شهری، ماشینهای بالابر، وینچ و خودروهای مجهز به پمپ یا کمپرسور.
ZF نیز PTOهای خود را برای کاربردهایی مثل پمپهای آب و هیدرولیک، کمپرسورها، وینچها، خودروهای آتشنشانی و بالابرها معرفی کرده است.
PTO از کجای گیربکس نیرو میگیرد؟
بسته به نوع طراحی، PTO میتواند از نقاط مختلف گیربکس نیرو بگیرد.
در گیربکسهای ZF Ecosplit، محلهای اتصال مختلفی برای PTO وجود دارد و بعضی از PTOها به کلاچ وابستهاند، در حالی که برخی دیگر به حرکت خروجی گیربکس وابسته هستند.
به همین دلیل نمیتوان هر PTO را روی هر گیربکس نصب کرد و باید مدل گیربکس، محل نصب و نوع PTO با یکدیگر سازگار باشند.
انواع PTO در گیربکسهای ZF چه تفاوتی دارند؟
ZF برای گیربکسهای تجاری PTOهای مختلفی مانند خانوادههای:
N…/4
N…/6
N…/10
N…/PL
ارائه میکند.
تفاوت این PTOها میتواند در محل نصب، نسبت دور، جهت چرخش، گشتاور قابل انتقال و نحوه درگیری با موتور یا گیربکس باشد.
مثلاً در مشخصات رسمی ZF Ecosplit، بعضی PTOها توانایی انتقال گشتاور بیشتری دارند و نسبت دور آنها نیز متفاوت است.
چرا کد PTO هنگام تعمیر یا نصب تجهیزات مهم است؟
فقط دانستن مدل اصلی گیربکس برای انتخاب PTO کافی نیست.
هنگام انتخاب یا تعمیر PTO باید مواردی مانند نوع گیربکس، مدل PTO، محل خروجی، نسبت دور، گشتاور مجاز، جهت چرخش و نوع کاربری بررسی شوند.
اگر PTO نامناسب انتخاب شود، ممکن است پمپ یا تجهیز متصلشده با دور یا بار نامناسب کار کند و باعث خرابی خود PTO، گیربکس یا تجهیز جانبی شود.
در گیربکسهای Ecosplit نیز PTO بهعنوان یکی از تجهیزات اختیاری سیستم معرفی شده است.

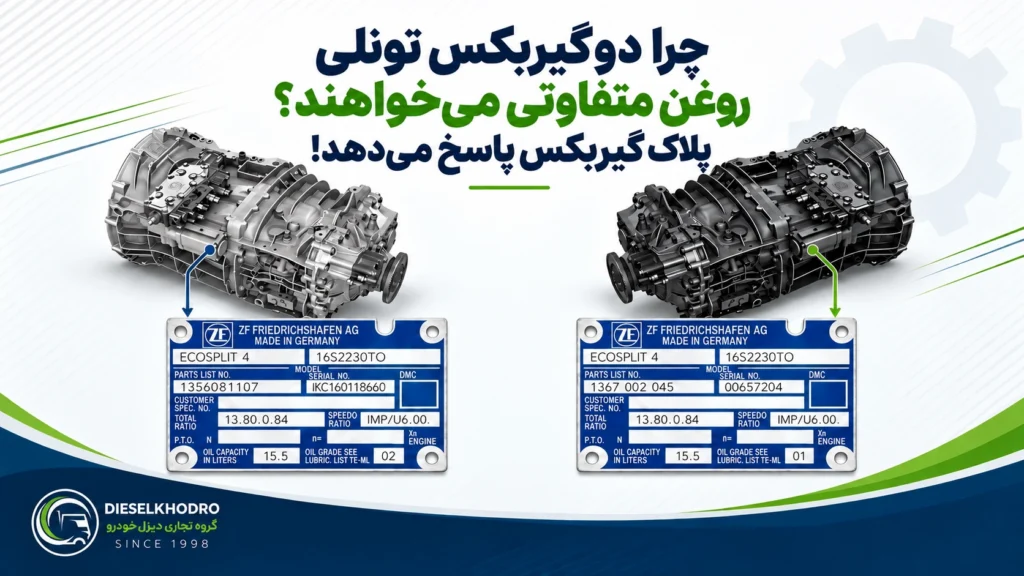

کد روغن TE-ML 02 چیست؟
عبارت TE-ML 02 یک استاندارد یا فهرست تأیید روانکار از طرف ZF است.
وقتی روی پلاک گیربکس عبارت:
OIL GRADE SEE LUBRIC. LIST TE-ML 02
دیده میشود، یعنی برای انتخاب روغن مناسب باید به فهرست رسمی روانکارهای ZF TE-ML 02 مراجعه شود.
ZF در این فهرست مشخص میکند چه کلاسها و چه روغنهایی برای هر خانواده گیربکس مجاز هستند.
عدد 02 روی پلاک چه مفهومی دارد؟
عدد 02 شماره لیست روانکار است، نه مقدار گرانروی.
در واقع منظور پلاک این است:
برای انتخاب روغن، به لیست ZF TE-ML 02 مراجعه کنید.
پس نباید عدد 02 را مثلاً با SAE 80 یا 75W-80 مقایسه کرد؛ اینها دو مفهوم متفاوت هستند.
TE-ML 02 چه ارتباطی با نوع روغن گیربکس دارد؟
فهرست TE-ML 02 مشخص میکند برای گیربکس مربوطه چه کلاس روغنی و چه محصولاتی قابل استفاده هستند.
در نسخه فعلی این استاندارد، بسته به نوع گیربکس و کلاس روانکار، گرانرویهایی مانند SAE 75W-80 روغن دنده خودرو نیمه سیتیسلیک API GL-5 دیده میشود. بنابراین نمیتوان فقط با دیدن عبارت TE-ML 02 گفت که تمام این گیربکسها یک روغن با گرانروی ثابت مصرف میکنند.
آیا TE-ML 02 همان واسکازین (ویسکوزیته) روغن است؟
خیر.
مثلاً عبارت:
75W-80
یک درجه ویسکوزیته SAE است.
اما:
TE-ML 02
استاندارد تأیید ZF برای انتخاب روانکار مناسب است.
بنابراین ممکن است چند روغن با ویسکوزیتههای مختلف، بسته به مدل گیربکس و شرایط تعریفشده توسط ZF، زیر مجموعه TE-ML 02 قرار بگیرند.
چرا استفاده از روغن مورد تأیید ZF اهمیت دارد؟
روغن گیربکس فقط برای روانکاری چرخدندهها نیست. عملکرد سنکرونایزرها، بلبرینگها، دندهها و کیفیت تعویض دنده نیز به مشخصات روغن وابسته است.
ZF حتی در راهنمای TE-ML 02 اشاره میکند که انتخاب کلاس نامناسب روانکار میتواند روی کیفیت تعویض دنده اثر بگذارد.
به همین دلیل انتخاب روغن صرفاً بر اساس اینکه «روغن گیربکس است» کافی نیست؛ باید با استاندارد گیربکس نیز سازگار باشد.
استفاده از روغن نامناسب چه آسیبی به گیربکس میزند؟
روغن نامناسب میتواند باعث افزایش سایش، بالا رفتن دمای کار، کاهش کیفیت تعویض دنده و عملکرد نامناسب سنکرونایزرها شود.
بهخصوص در گیربکسهای سنگین ZF، تفاوت بین روغنهای تأییدشده و روغنهای عمومی اهمیت زیادی دارد؛ چون سیستم سنکرونایزر برای اصطکاک کنترلشده طراحی شده است.
در نتیجه حتی اگر دو روغن ظاهراً گرانروی مشابهی داشته باشند، الزاماً هر دو برای یک گیربکس مناسب نیستند.

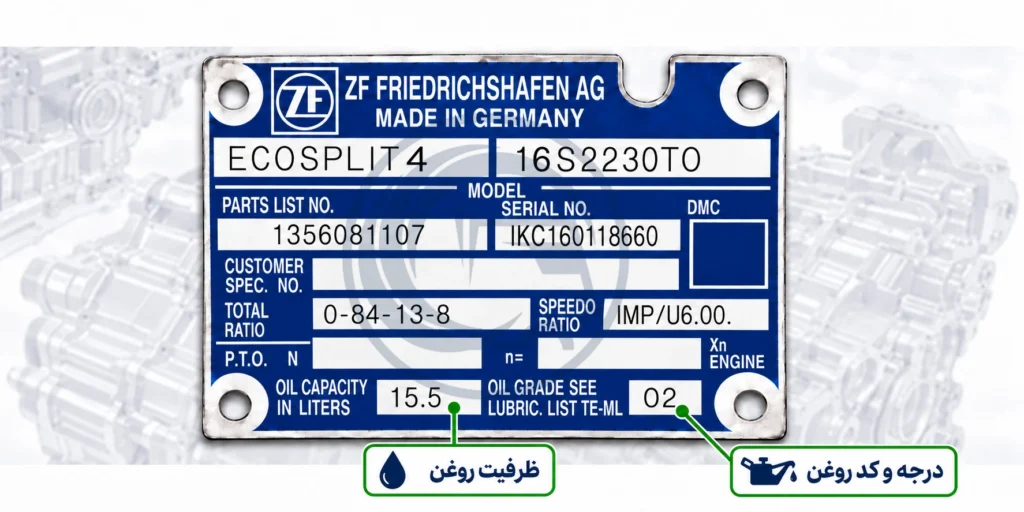

چطور روغن مناسب را از روی پلاک انتخاب کنیم؟
ابتدا باید قسمت OIL GRADE پلاک بررسی شود.
در پلاک تصویر شما عبارت:
TE-ML 02
درج شده است.
سپس باید مدل دقیق گیربکس، یعنی 16S2230 TO، با آخرین نسخه فهرست TE-ML 02 مطابقت داده شود و کلاس روغن مجاز برای همان گیربکس مشخص شود.
ZF آخرین فهرستهای روانکار را بهصورت دورهای بهروزرسانی میکند؛ بنابراین برای انتخاب نهایی روغن بهتر است همیشه نسخه بهروز TE-ML 02 بررسی شود.

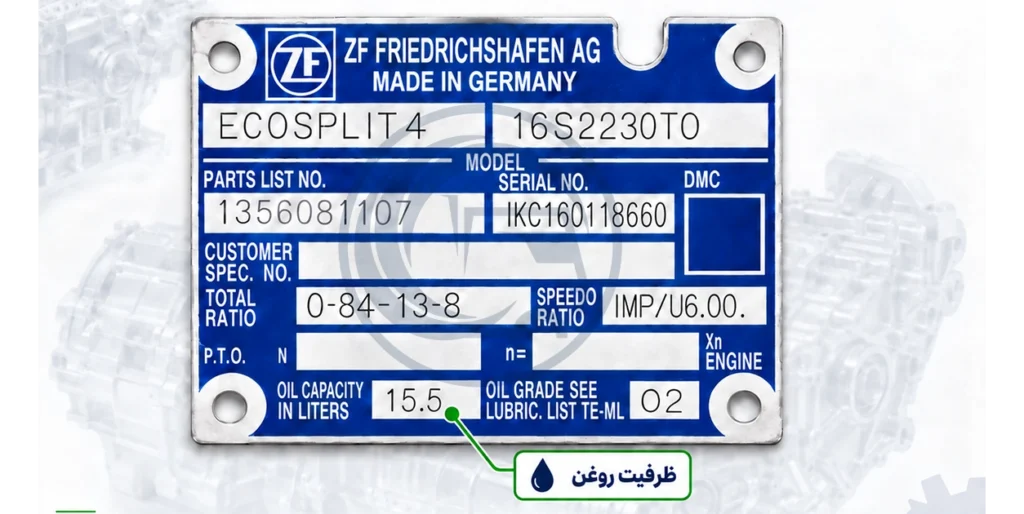

ظرفیت روغن گیربکس چیست؟
Oil Capacity مقدار تقریبی روغنی است که گیربکس برای روانکاری صحیح اجزای داخلی خود نیاز دارد.
در پلاک این گیربکس مقدار:
15.5 L
درج شده است.
یعنی ظرفیت اسمی روغن این گیربکس حدود 15.5 لیتر است.
عدد 15.5 لیتر روی پلاک چه مفهومی دارد؟
این عدد نشان میدهد مجموعه گیربکس برای کارکرد صحیح، تقریباً چه حجمی از روغن نیاز دارد.
اما نباید صرفاً 15.5 لیتر روغن را بدون کنترل سطح وارد گیربکس کرد. مقدار واقعی هنگام سرویس ممکن است تحت تأثیر عواملی مثل میزان روغن باقیمانده داخل گیربکس، وضعیت تخلیه و تجهیزات جانبی قرار بگیرد.
در نهایت، سطح صحیح روغن طبق دستورالعمل سرویس ملاک اصلی است.
چرا دانستن ظرفیت روغن گیربکس مهم است؟
روغن در گیربکس چند وظیفه مهم دارد:
روانکاری چرخدندهها، کاهش اصطکاک و سایش، خنککاری قطعات، محافظت از بلبرینگها و کمک به عملکرد صحیح مجموعههای سنکرونایزر.
بنابراین دانستن ظرفیت روغن هنگام تعویض روغن و سرویس گیربکس بسیار مهم است.
کم بودن روغن چه آسیبی به گیربکس میزند؟
اگر سطح روغن کمتر از مقدار موردنیاز باشد، بعضی قطعات ممکن است روانکاری کافی دریافت نکنند.
نتیجه میتواند شامل افزایش دما، صدای غیرعادی، ساییدگی دندهها و بلبرینگها، افت کیفیت تعویض دنده و در شرایط شدید خرابی قطعات داخلی گیربکس باشد.
در خودروهای سنگین که گیربکس تحت بار و گشتاور بالا کار میکند، این مسئله اهمیت بیشتری دارد.
زیاد بودن روغن چه مشکلاتی ایجاد میکند؟
روغن بیشتر از حد نیز مناسب نیست.
پر شدن بیش از اندازه میتواند باعث هم زدن شدید روغن توسط چرخدندهها، کف کردن روغن، افزایش دما و فشار داخل پوسته و احتمال نشتی از کاسهنمدها و منافذ تهویه شود.
پس هم کمبود روغن و هم پر کردن بیش از حد میتواند مشکلساز باشد.
آیا ظرفیت روغن در همه گیربکسهای ZF یکسان است؟
خیر.
ظرفیت روغن به مدل گیربکس، اندازه پوسته، ساختار داخلی و بعضی تجهیزات نصبشده بستگی دارد.
به همین دلیل نباید ظرفیت روغن یک مدل ZF را برای مدل دیگری در نظر گرفت.
در همین تصویر:
Model: 16S2230 TO
Oil Capacity: 15.5 Liters
بنابراین هنگام سرویس باید اطلاعات همان پلاک و دستورالعمل مخصوص همان مدل بررسی شود.
هنگام تعویض روغن چه نکاتی باید رعایت شود؟
فقط مقدار روغن مهم نیست؛ نوع و استاندارد روغن نیز اهمیت زیادی دارد.
در همین پلاک کنار ظرفیت روغن، کد:
TE-ML 02
دیده میشود.
بنابراین هنگام سرویس باید هم ظرفیت مناسب و هم روغن سازگار با استاندارد توصیهشده ZF رعایت شود.
همچنین بهتر است خودرو در وضعیت توصیهشده سازنده قرار داشته باشد و پس از پر کردن، سطح روغن از محل کنترل سطح بررسی شود.
ارتباط ظرفیت روغن با عمر گیربکس
حفظ سطح مناسب روغن یکی از سادهترین و مهمترین اقدامات برای افزایش عمر گیربکس است.
مقدار صحیح روغن باعث میشود دندهها، شافتها، بلبرینگها و مجموعه سنکرونایزر در شرایط مناسبتری کار کنند و حرارت و اصطکاک اضافی کاهش یابد.
به همین دلیل در سرویسهای دورهای علاوه بر نشتی روغن، سطح و کیفیت روغن نیز باید بررسی شود.
