توسط : (شناسه فنی، تفاوت با G100، علائم خرابی و نکات تخصصی)
📌معرفی کلی:

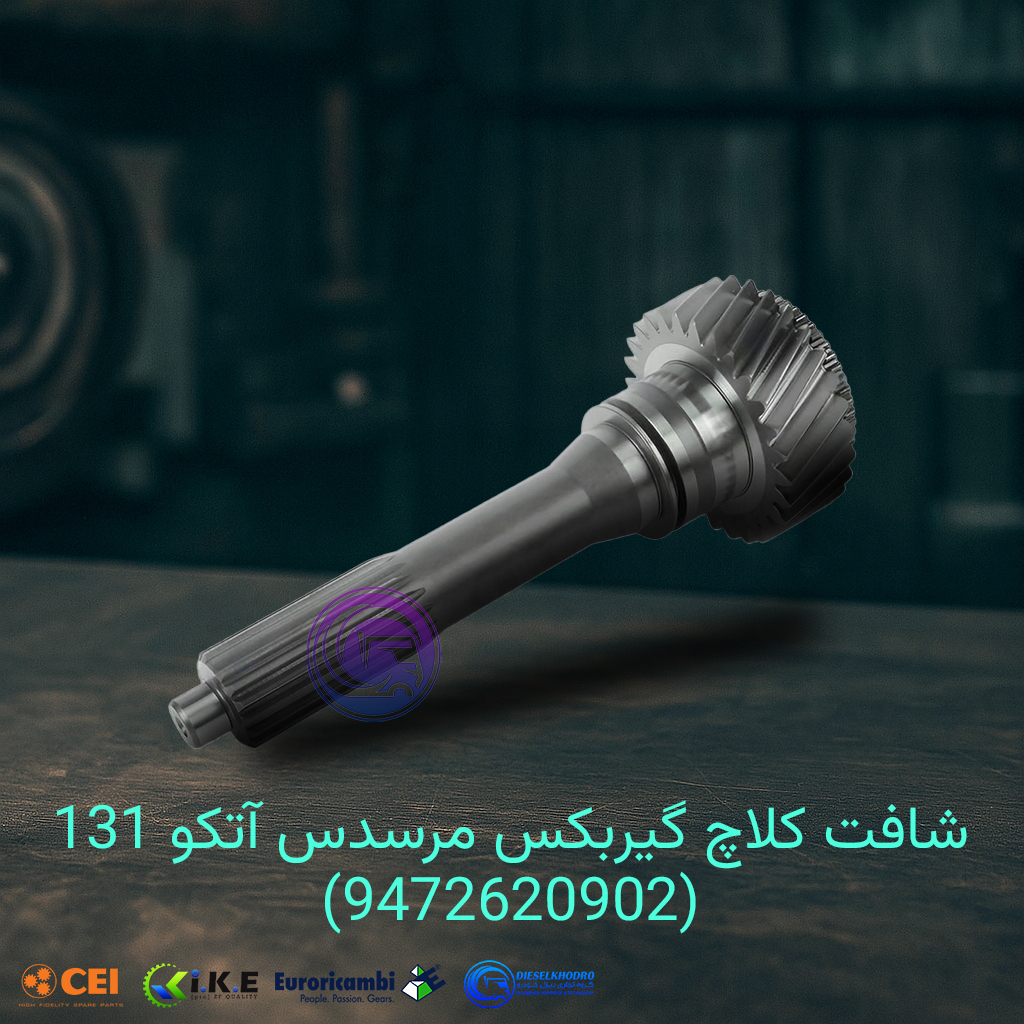

شافت کلاچ که به نام‌های “شافت ورودی گیربکس” یا “ورودی اولیه” هم شناخته می‌شود، یکی از حیاتی ترین اجزای گیربکس مرسدس آتکو مدل G131 (9472620902) می باشد .
این شافت، وظیفه انتقال اولیه نیرو از موتور به دنده‌های داخلی گیربکس رو به عهده دارد و شروع حرکت کاملاً به سلامت این قطعه وابسته است.
مشخصات فنی شافت کلاچ G131:
|
ویژگی |
مقدار / توضیح |
|
🔩 نام قطعه |
شافت کلاچ / شافت ورودی (Input Shaft) |
|
کاربرد |
کامیون‌های Mercedes Actros و Axor با گیربکس دستی G131 |
|
محل نصب |
بین فلایویل و ورودی گیربکس – متصل به صفحه دیسک کلاچ |
|
جنس |
فولاد آلیاژی با سخت‌کاری سطحی (معمولاً 20CrMo یا 18NiCrMo5) |
|
🔧 عملیات حرارتی |
سخت‌کاری القایی سطحی (HRC 58–62)، مغز نرم برای تحمل ضربه |
|
📏 طول شافت |
حدود 285 تا 310 میلی‌متر (بسته به نسخه گیربکس) |
|
قطر محل بلبرینگ |
حدود 38mm |
|
نوع خارهای ورودی |
10 خار تقویت‌شده برای اتصال با صفحه کلاچ |
|
🔩 نوع درگیری با چرخ‌دنده داخلی |
مارپیچی با پروفیل DIN ZF |
🚛 تفاوت شافت کلاچ G131 با G100:
|
مورد مقایسه |
||
|
نسل گیربکس |
نسل قدیمی‌تر |
نسل جدیدتر، بهینه‌تر |
|
طول شافت |
معمولاً کوتاه‌تر |
کمی بلندتر |
|
نوع خار |
24 خار ریزتر |
10 خار پهن تقویت‌شده |
|
تعداد دندانه درگیر با دنده اصلی |
کمتر |
بیشتر |
|
فشار قابل تحمل |
متوسط (تا 400 نیوتن متر) |
بالا (تا 600–650 نیوتن متر) |
|
قابلیت تقویت |
کم |
بله – شافت تقویت‌شده موجود است |
|
وزن شافت |
حدود 4.5 کیلوگرم |
حدود 5 تا 5.5 کیلوگرم |
|
مدل‌های خودرو |
Actros 1843 و Axor 2631 |
Actros MP2، MP3 و برخی MP4 دستی |
علائم خرابی شافت کلاچ:
|
نشانه |
علت احتمالی |
|
صدای ساییده شدن در حالت خلاص |
لقی در بلبرینگ ته شافت |
|
لرزش شدید هنگام گرفتن کلاچ |
سائیدگی خارها یا خم شدن شافت |
|
سخت جا رفتن دنده‌ها |
تاب داشتن شافت یا خرابی سینکرون |
|
روغن‌ریزی از سمت موتور |
خرابی کاسه‌نمد شافت |
|
درگیری ناقص با صفحه کلاچ |
شکستگی پله یا خوردگی در خارها |
🧰 نکات فنی مهم در تعویض:
- هنگام تعویض شافت، حتماً وضعیت بلبرینگ ته شافت، بوش فلایویل، کاسه نمد و خارهای داخلی بررسی شود.
- اگر گیربکس باز شده، سینکرون 1 و 2 هم چک شود، چون معمولاً با شافت درگیرند.
- از روغن استاندارد گیربکس (GL-4 / SAE 75W-80) استفاده شود تا سایش شافت به حداقل برسد.
- اگر از موتورهای یورو 3 به بالا استفاده می‌کنید، حتماً از شافت تقویت‌شده G131 استفاده کنید، چون فشار بیشتری به گیربکس وارد می‌شود.
